日進NISSIN高性能單元式 F50Ｇ型 進口珩磨機G系列單元機型G系列單元機型占地面積小，可柔性對應生產工藝的變更。只有單元式才能實現的設備交付后的追加增軸和
日進NISSIN高性能單元式 F50Ｇ型 進口珩磨機
G系列單元機型
G系列單元機型占地面積小，可柔性對應生產工藝的變更。
只有單元式才能實現的設備交付后的追加增軸和轉用。以前所沒有的柔性型珩磨生產線。
概要
●G型單元覆蓋了φ4?φ100加工孔徑的柔性珩磨生產設備。
●可根據需要自由組合構筑。

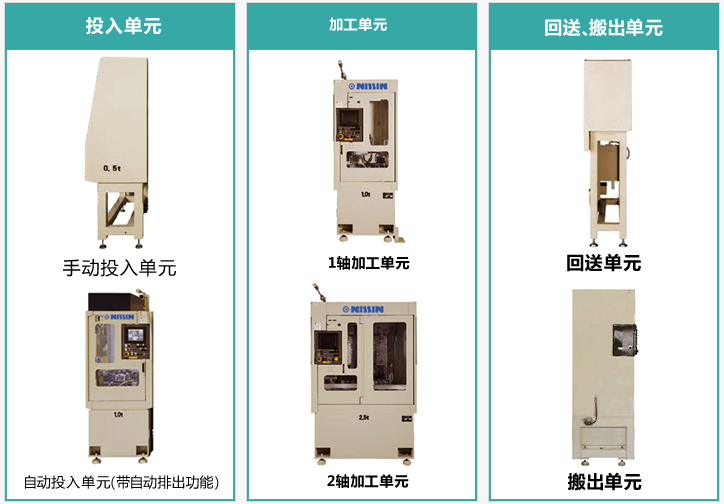

「3種單元」可自由組合的珩磨機生產線增加珩磨設備的附加價值
只有單元式才能實現的設備交付后的追加增軸和轉用。以前所沒有的柔性型珩磨生產線。
投入單元式工件上料用模塊。分2種：手動型和自動型 可選。也可以用自動型取代手動型，或用手動型取代自動型。另外，也可以在投入單元上設置工件排出功能。
回送單元是將工件回送至投入位置的單元。是在投入單元具有手動或自動工件排出功能時使用。 排出單元用來排出加工完成工件。可根據前后工藝設計選用。
只有單元式才能實現的設備交付后的追加增軸和轉用。以前所沒有的柔性型珩磨生產線。

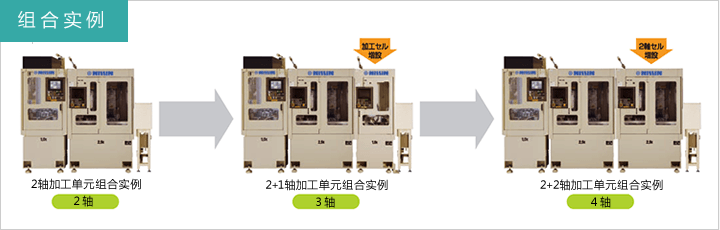

加工單元的組合
因加工單元的追加 可實現縮短加工時間?提高加工精度?增加切削余量

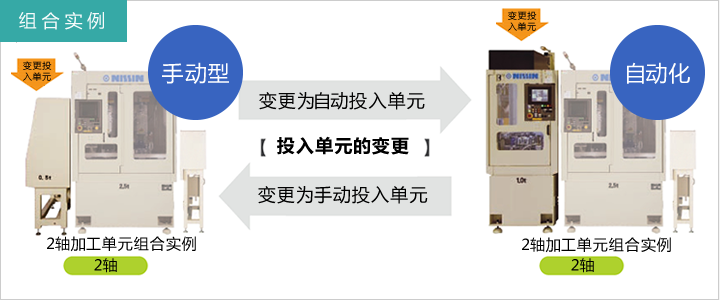

手動機和自動機變更的活用實例
因投入單元的變更 實現自動化?手動化的轉變

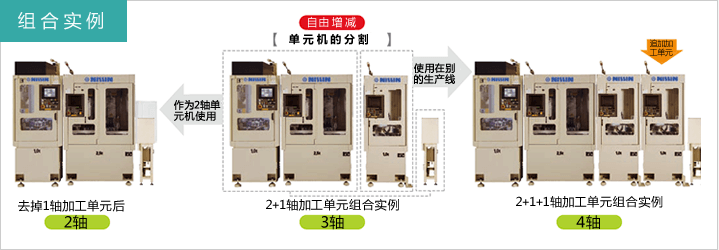

進行拆分轉用至其他生產線
因生產量的變更 提高其他生產線的能力
配置表
| 規格 | F50G | |||
|---|---|---|---|---|
| 珩磨軸數 | １軸 | ２軸 | ||
| 加工范圍 | 孔徑 | φ4?φ100 | ||
| 孔長 | 130mm | |||
| 驅動方式 | 主軸旋轉用 | 伺服電機 | ||
| 主軸轉速 | 轉速可選范圍 | １?3,000rpm(同步齒形帶) | ||
| 主軸行程 | 速度 | 最大 | 30m/min | |
| 移動量 | 最大移動量 | 300mm | ||
| 最小設定值 | 0.01mm | |||
| 珩磨石擴張 | 擴張方式 | 定量擴張方式 | ||
| 擴張量 | 最小設定值 | 0.01μm/1擴張 | ||
| 可選工步數 | 30種 | |||
| 設備重量 | 2,000kg | 3,000kg | ||
| 外形尺寸 | 寬度 | 785mm | 1,285mm | |
| 進深 | 2,190mm | 2,135mm | ||
| 全高 | 2,230mm | 2,230mm | ||
因為加工長度和加工條件有可能無法用足最大轉速。
可加工孔長可能因要求精度而受到制約。
詳細情況可垂詢本公司營業部門。
本規格可能因產品的改良而發生無預告的變更。
