臺灣建暐內/外齒研磨機
當前位置： 首頁 > 產品展示 > 臺灣建暐磨床 > 臺灣建暐內/外齒研磨機
產品簡介
臺灣建暐CTG-540GCA 內/外齒研磨機機臺概要0i-MF 控制器X/Y/Z 移動行程：(850 x 600 x 100)定位精度(X/Y/Z)：0.001

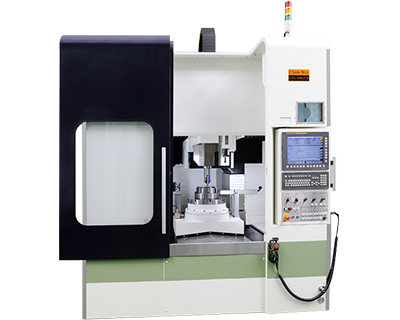

臺灣建暐CTG-540GCA 內/外齒研磨機
機臺概要
0i-MF 控制器
X/Y/Z 移動行程：(850 x 600 x 100)
定位精度(X/Y/Z)：±0.0015mm
CNC 自動進刀研磨

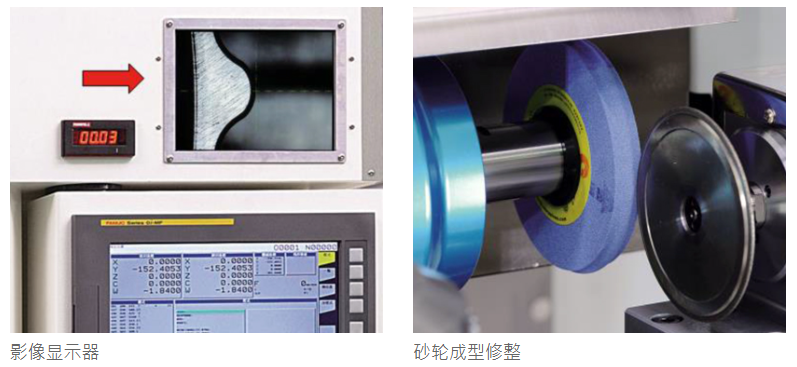

具有自動修砂自動補正功能

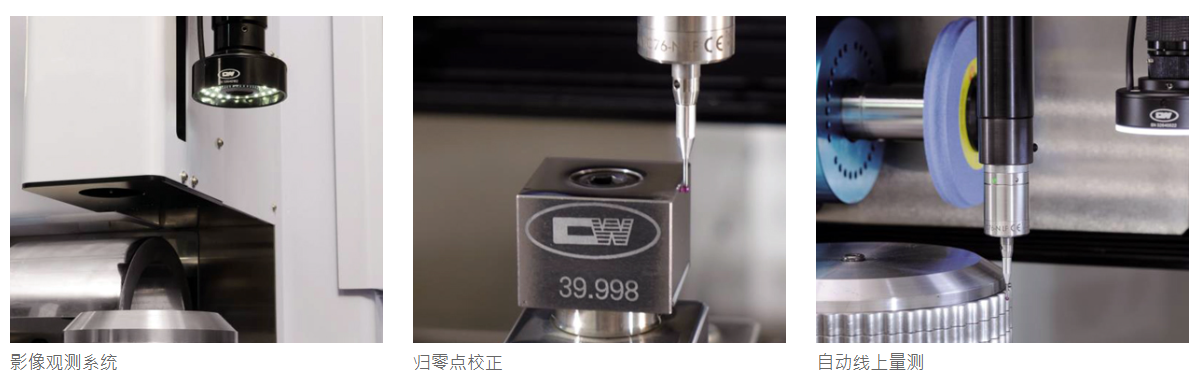

BLUM (波龍) 自動量測系統
C 軸DD 馬達
高速電動研磨頭12000rpm
延伸桿(x2)
規格表
| 電控系統 | |
| 數值控制器 | 0i-MF |
| 工作臺 | |
| 工作臺面積 | ?400 mm |
| T型槽(尺寸x槽數) | 12x8 mm |
| 工作臺最大負荷 | 400Kg / 880ibs |
| 行程 | |
| 左右行程(X) | 850 mm |
| 前后行程(Y) | 600 mm |
| 研磨上下行程(Z) | 100 mm |
| 主軸頭上下行程(W) | 400 mm |
| 研磨主軸 | |
| 砂輪軸轉速(線速度) | 12000 RPM (m/s) |
| 砂輪軸馬力輸出 | 1.5 Kw |
| 研磨砂輪直徑 | ?150 mm，?50 mm |
| 進給 | |
| 切削進給 | 1-12000 mm/min |
| 快移速率 | 24x24x24 m/min |
| 電動機 | |
| 砂輪軸驅動 | CW-JG-12X 1.5KW |
| 伺服馬達 | FANUC |
| X軸 | α12/4000i(3KW 12Nm) |
| Y軸 | α12/4000i(3KW 12Nm) |
| Z軸x2 | Lis900/B(2.1KW)x2 |
| W軸 | α22B/3000i(4KW 22Nm) |
| C軸(DC MOTOR) | Dis250/250(5.9KW 600Nm) |
| V軸 | β2B/4000(0.5KW 7Nm) |
| 機器重量占地及包裝 | |
| 地面空間 | 面寬2211mm 縱深3251mm |
| 機器高度 | 3105 mm |
| 變壓器 | 25 KVA |
| 凈重 | 7000 Kg |
| 包裝后重量 | |
| 包裝后尺寸 | |
| 包裝后重量 | N/A |
| 包裝后尺寸(木箱) | N/A |
