臺灣建暐內/外齒研磨機
產品簡介
臺灣建暐CTG-540GCB 內/外齒研磨機機臺概要0i-MF 控制器X/Y/Z 移動行程：(850 x 600 x 100)定位精度(X/Y/Z)：0.001
臺灣建暐CTG-540GCB 內/外齒研磨機
機臺概要
0i-MF 控制器
X/Y/Z 移動行程：(850 x 600 x 100)
定位精度(X/Y/Z)：±0.0015mm
CNC 自動進刀研磨

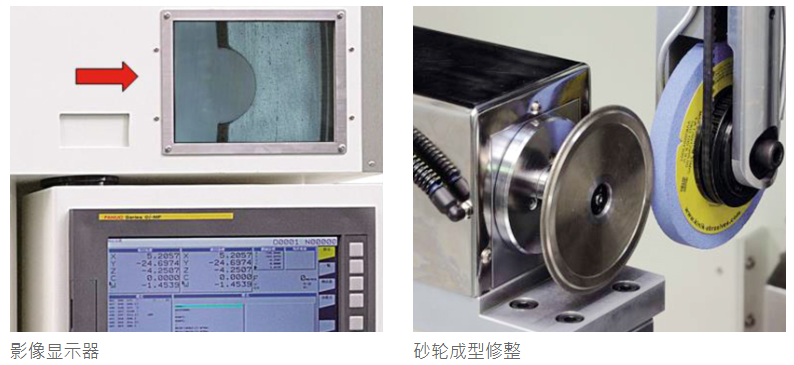

具有自動修砂自動補正功能

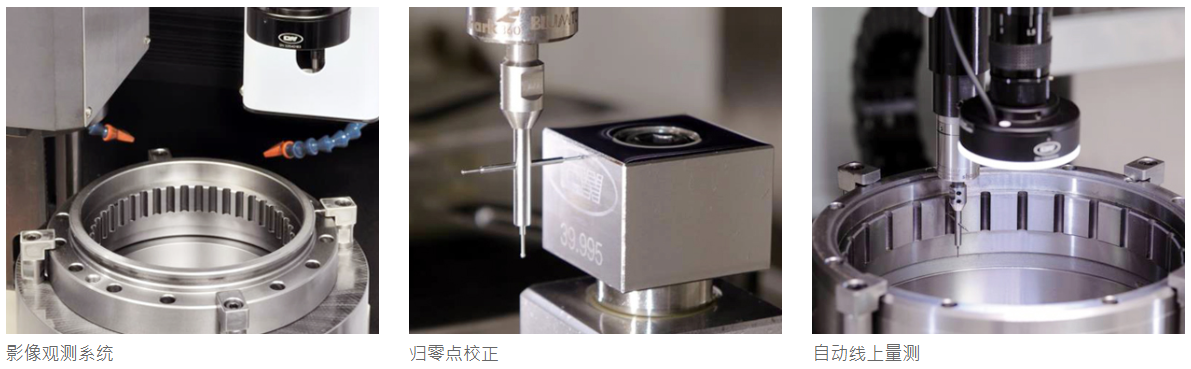

BLUM (波龍) 自動量測系統
C 軸DD 馬達
砂輪法蘭(x2) ,皮帶(x2)
規格表
| 電控系統 | |
| 數值控制器 | 0i-MF |
| 工作臺 | |
| 工作臺面積 | ?400 毫米 |
| T型槽(尺寸x槽數) | 12x8 毫米 |
| 工作臺最大負荷 | 400 公斤 / 880 磅 |
| 行程 | |
| 左右行程(X) | 850 毫米 |
| 前后行程(Y) | 600 毫米 |
| 研磨上下行程(Z) | 100 毫米 |
| 主軸頭上下行程(W) | 400 毫米 |
| 研磨主軸 | |
| 砂輪軸轉速(線速度) | 12000 轉/分（米/秒） |
| 砂輪軸馬力輸出 | 1.5千瓦 |
| 研磨砂輪直徑 | ?150毫米，?50毫米 |
| 進給 | |
| 切削進給 | 1-12000毫米/分鐘 |
| 快移速率 | 24x24x24 米/分鐘 |
| 電動機 | |
| 砂輪軸驅動 | CW-JG-12X 1.5KW |
| 伺服馬達 | 發那科 |
| X軸 | α12/4000i(3千瓦 12牛米) |
| Y 軸 | α12/4000i(3千瓦 12牛米) |
| Z軸x2 | Lis900/B(2.1KW)x2 |
| W 軸 | α22B/3000i(4千瓦 22牛米) |
| C軸(DC MOTOR) | Dis250/250(5.9千瓦 600牛米) |
| V軸 | β2B/4000(0.5千瓦7牛米) |
| 機器重量占地及包裝 | |
| 地面空間 | 面寬2211mm 縱深3251mm |
| 機器高度 | 3105 毫米 |
| 變壓器 | 25千伏安 |
| 凈重 | 7000 公斤 |
| 包裝后重量 | 不適用 |
| 包裝后尺寸(木箱) | 不適用 |
