臺灣建暐立式磨床
產品簡介
臺灣建暐CVG-12CT 高精度CNC立式磨床機臺特色C 軸采用液靜壓轉盤，研磨真圓度可達到1um 左右。XZ 軸采用Heidenhan 光學尺，解析度0.05
臺灣建暐CVG-12CT 高精度CNC立式磨床
機臺特色
C 軸采用液靜壓轉盤，研磨真圓度可達到1um 左右。
XZ 軸采用Heidenhan 光學尺，解析度0.05um。
XZ 軸最小設定單位0.0001 mm。
自動刀具更換裝置ATC，4T / 4TD 刀把型式：HSK-A63、8CT / 12 CT 刀把型式：HSK-A100。
自動修砂及自動補償功能。
CVG-4TD C 軸采用內藏式直驅馬達設計，搭配角度控制，以研磨各種異形工件及偏心圓。
對話式圖形介面：針對磨床程式撰寫的對話式輔助介面，加入圖形引導，使用者能快速、簡單的完成各研磨設定，使初學者能短時間上手。
規格表
| 電控系統 | |
| 數值控制器 | 0i-TF Plus |
| 研磨能力 | |
| 內徑研磨尺寸范圍 | ?50~?1200 mm |
| 外徑研磨尺寸范圍 | ?1200 mm |
| 內徑研磨最大長度 | ID < ?250:325 mm ID > ?250:500 mm |
| 外徑研磨最大長度 | 500 mm |
| 工件最大旋徑 | ?1250 mm |
| 工件安裝最高高度(從磁盤到砂輪底端) | 600 mm |
| 工件最大載重 | 2500 kg |
| X軸行程 | |
| 向右行程 | 1670 mm (ATC 位置) |
| 向左行程 | 500 mm |
| 移動速度 | 0~24000 mm/min |
| 最小設定單位 | 0.0001 mm |
| Z軸行程 | |
| 上下行程 | 800 mm |
| 移動速度 | 0~24000 mm/min |
| 最小設定單位 | 0.0001 mm |
| 砂輪軸 | |
| 刀把型式 | HSK-A100 |
| 砂輪軸轉速 | 0~10000 rpm |
| 砂輪直徑 | ?45~?250 mm (建議) / ?275(最大) |
| 主軸 | |
| 工作臺尺寸 | ?1200 mm |
| 旋轉速度 | 5~100 rpm |
| 自動刀具更換裝置(ATC) | |
| 刀把型式 | HSK-A100 |
| 砂輪儲存容量 | 6 Tools |
| 最大砂輪(直徑X 長度) | ?275 X 350mm |
| 最大砂輪重量 | 20 kg |
| 選刀方式 | umbrella type |
| 電動機 | |
| 砂輪軸馬達 | 15/18.5 kw (內藏式) |
| 主軸馬達 | 3.7/5.5 kw |
| X 軸伺服馬達 | 6 kw |
| Z 軸伺服馬達 | 6 kw |
| 機器重量占地及包裝 | |
| 地面空間(長X寬) | 4173 x 4067 mm |
| 機器高度 | 3659 mm |
| 變壓器 | 33 KVA |
| 凈重 | 19000 kg |
標準配備

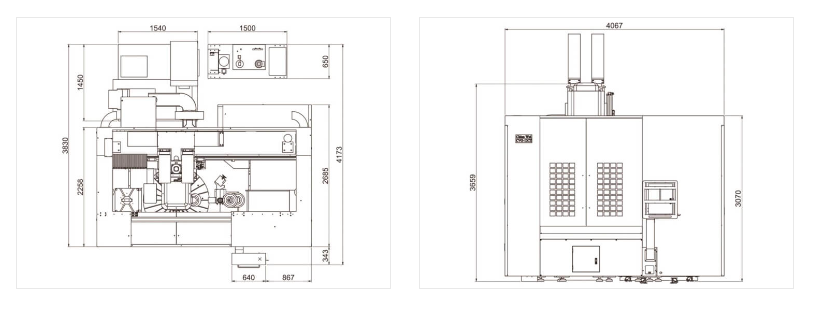

外觀尺寸
HSK-A 刀桿與砂輪
| HSK-A100 | ||||
| 刀桿型式 | 柄徑 | 有效長度 | 砂輪直徑厚度 | 可研磨最小孔徑與深度 |
| I | ? 55 | 230 | ? 100 X 50 X ? 38.1 | ? 110 X 265 |
| II | ? 75 | 250 | ? 125 X 50 X ? 38.1 | ? 135 X 285 |
| III | ? 100 | 220 | ? 200 X 65 X ? 101.6 | ? 210 X 270 |
| III | ? 100 | 300 | ? 250 X 70 X ? 101.6 | ? 260 X 355 |
砂輪
| 工件材質 | 規格 |
| 淬火 | 5 KG |
| 鑄鐵 | GC80K |
