臺灣建暐CVG-8CT 高精度CNC立式磨床機床特色C軸采用液靜壓轉盤，研磨真圓度可達到1um左右。XZ軸采用Heidenhan光學尺，解析度0.05um。XZ
臺灣建暐CVG-8CT 高精度CNC立式磨床
機床特色
C軸采用液靜壓轉盤，研磨真圓度可達到1um左右。
XZ軸采用Heidenhan光學尺，解析度0.05um。
XZ軸最小設定單位0.0001 mm。
自動局長更換裝置ATC，4T / 4TD 刀把式：HSK-A63、8CT / 12 CT 刀把式：HSK-A100。
自動修砂及自動補償功能。
CVG-4TD C軸采用內藏式直驅馬達設計，搭配角度控制，以研磨各種異形工件及偏心圓。
對話式圖形界面：針對床程序編寫的對話式輔助界面，加入圖形引導，用戶能夠快速、簡單的完成各項研磨設定，使初學者能夠短時間上手。
規格表
| 電控系統 | |
| 數值控制器 | 0i-TF Plus |
| 研磨能力 | |
| 內塑研磨尺寸範圍 | ?50~?800 毫米 |
| 外部研磨尺寸范圍 | ?800 毫米 |
| 內徑研磨最大長度 | 內徑 < ?250:325 毫米 內徑 > ?250:500 毫米 |
| 外部研磨最大長度 | 500 毫米 |
| 工件最大旋徑 | ?850 毫米 |
| 工件安裝最高高度(從磁盤到砂輪底端) | 600 毫米 |
| 工件最大載重 | 1500 公斤 |
| X行程 | |
| 向右行程 | 1340 mm (ATC 位置) |
| 向左行程 | 300 毫米 |
| 移動速度 | 0~24000毫米/分鐘 |
| 最小設定單位 | 0.0001 毫米 |
| 行程 | |
| 上下行程 | 800 毫米 |
| 移動速度 | 0~24000毫米/分鐘 |
| 最小設定單位 | 0.0001 毫米 |
| 砂輪軸 | |
| 刀把型式 | HSK-A100 |
| 砂輪軸轉速 | 0~10000轉 |
| 砂輪直徑 | ?45~?250 mm (建議) / ?275 (最大) |
| 主軸 | |
| 工作臺尺寸 | ?800 毫米 |
| 旋轉速度 | 10~200轉/分 |
| 自動刀具更換裝置(ATC) | |
| 刀把型式 | HSK-A100 |
| 砂輪儲量 | 6 工具 |
| 最大砂輪(直徑X長度) | ?275 X 350毫米 |
| 最大砂輪重量 | 20公斤 |
| 選刀方式 | 傘型 |
| 電動機 | |
| 砂輪軸馬達 | 15/18.5 kw (內置式) |
| 主軸馬達 | 3.7/5.5千瓦 |
| X軸伺服馬達 | 6 千瓦 |
| Z軸伺服馬達 | 6 千瓦 |
| 機器重量佈地及包裝 | |
| 地面空間 (長X寬) | 4073 x 3450 毫米 |
| 機器高度 | 3644 毫米 |
| 變量器 | 33千伏安 |
| 淨重 | 16000公斤 |

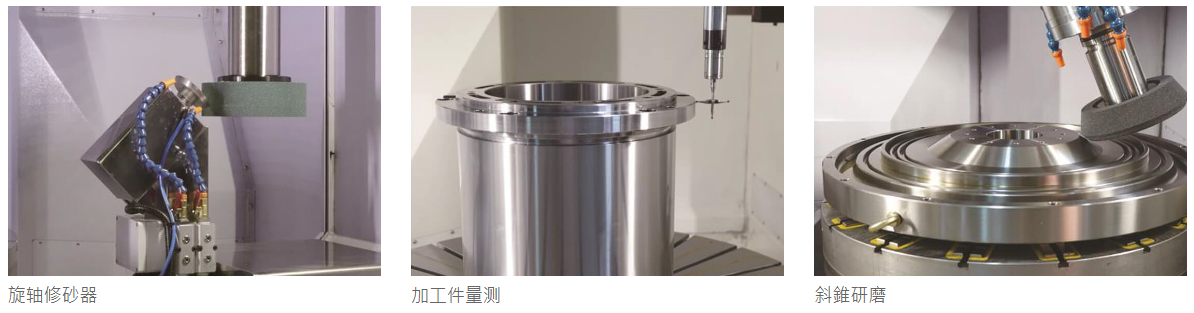

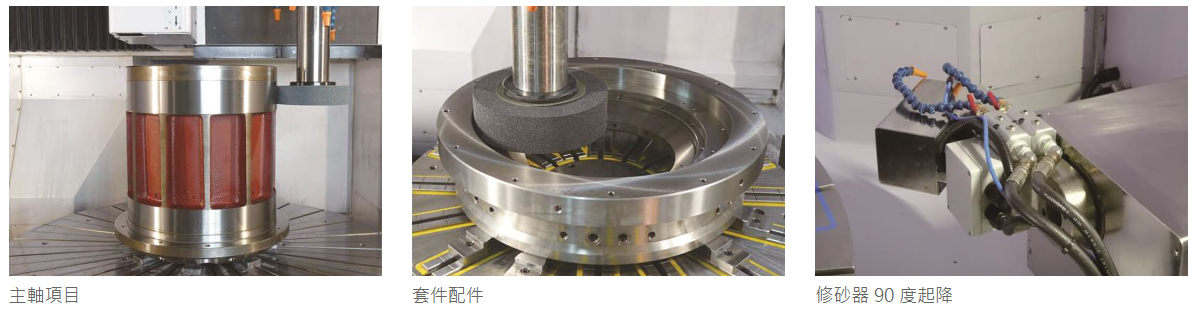

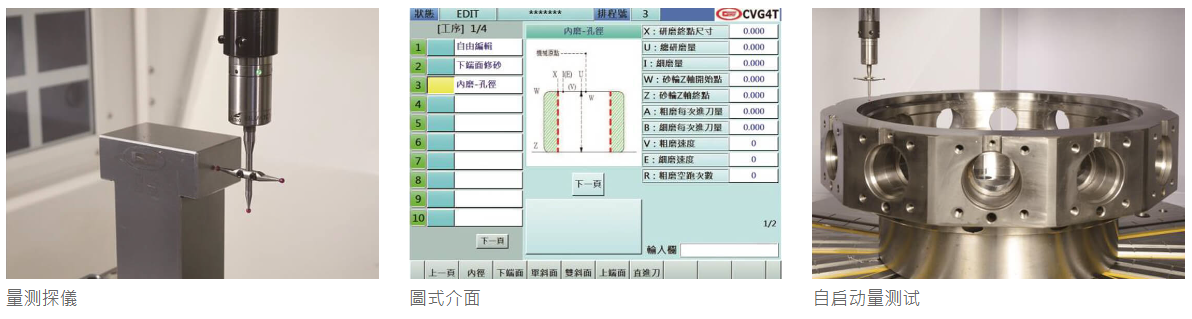

加工試驗與量測

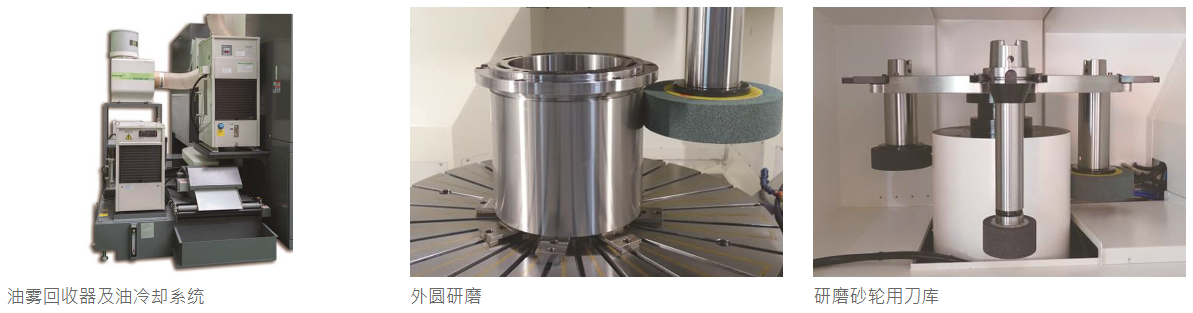

標準配備

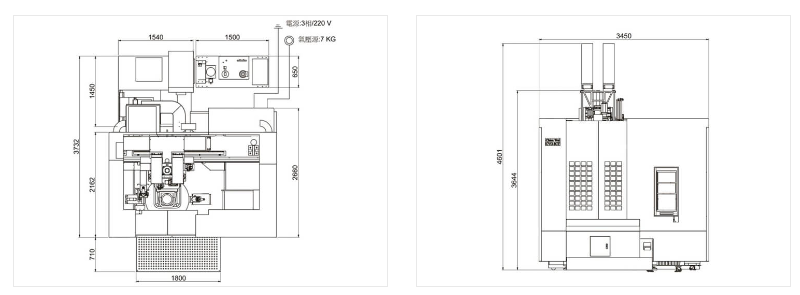

外觀尺寸

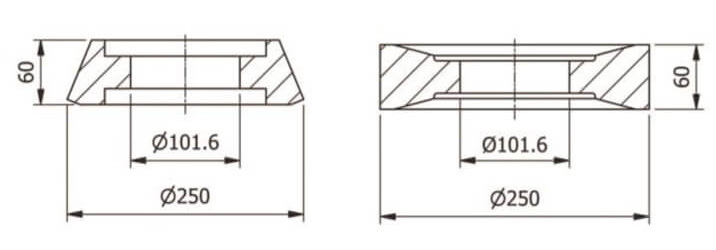

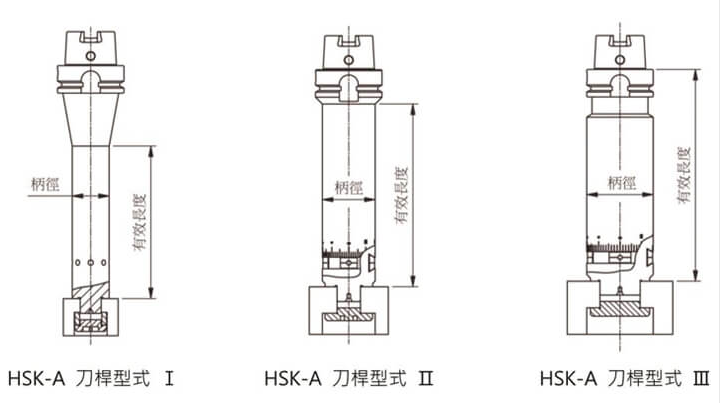

HSK-A 刀桿與砂輪
刀桿尺寸總表(可根據實際需求尺寸另購)
| HSK-A100 | ||||
| 刀桿型式 | 權利 | 效率 | 砂輪直徑厚度 | 可研磨最小孔徑與深度 |
| 我 | ? 55 | 230 | 直徑 100 x 50 x 直徑 38.1 | 直徑 110 X 265 |
| 二 | ? 75 | 250 | 直徑 125 x 50 x 直徑 38.1 | 直徑 135 X 285 |
| 三 | ? 100 | 220 | 直徑 200 x 65 x 直徑 101.6 | 直徑 210 X 270 |
| 三 | ? 100 | 300 | 直徑 250 x 70 x 直徑 101.6 | 直徑 260 X 355 |
砂輪
| 工件材料 | 規格 |
| 淬火 | 5 公斤 |
| 鑄鐵 | GC80K |
