臺灣建暐 CVG-4T 高精度CNC立式磨床
機臺特色
C軸采用液靜壓轉盤，研磨真圓度可達到1um左右。
XZ軸采用Heidenhan光學尺，解析度0.05um。
XZ軸最小設定單位0.0001 mm。
自動局長更換裝置ATC，4T / 4TD 刀把式：HSK-A63、8CT / 12 CT 刀把式：HSK-A100。
自動修砂及自動補償功能。
CVG-4TD C軸采用內藏式直驅馬達設計，搭配角度控制，以研磨各種異形工件及偏心圓。
對話式圖形界面：針對床程序編寫的對話式輔助界面，加入圖形引導，用戶能夠快速、簡單的完成各項研磨設定，使初學者能夠短時間上手。
規格表
| 電控系統 | CVG-4T | CVG-4TD |
| 機臺圖片 |  |  |
| 數值控制器 | 0i-TF 單元 | |
| 研磨能力 | ||
| 內塑研磨尺寸範圍 | ?50~?400毫米 | |
| 外部研磨尺寸范圍 | ?450 毫米 | |
| 內徑研磨最大長度 | 內徑 < ?225:225 毫米 內徑 > ?225:300 毫米 | |
| 外部研磨最大長度 | 325 毫米 | |
| 工件最大旋徑 | ?450 毫米 | |
| 工件安裝最高高度(從磁盤到砂輪底端) | 300 毫米 | |
| 工件最大載重 | 250 公斤 | |
| X行程 | ||
| 向右行程 | 300 毫米 | |
| 向左行程 | 690 mm (ATC位置) | |
| 移動速度 | 0~24000毫米/分鐘 | |
| 最小設定單位 | 0.0001 毫米 | |
| 行程 | ||
| 上下行程 | 400 毫米 | |
| 移動速度 | 0~24000毫米/分鐘 | |
| 最小設定單位 | 0.0001 毫米 | |
| 砂輪軸 | ||
| 刀把型式 | HSK-A63 | |
| 砂輪軸轉速 | 0~20000轉 | |
| 砂輪直徑 | ?45~?150 mm (建議) / ?180 (最大) | |
| 主軸 | ||
| 工作臺尺寸 | ?450 毫米 | |
| 旋轉速度 | 20~200轉/分 | |
| 自動刀具更換裝置(ATC) | ||
| 刀把型式 | HSK-A63 | |
| 砂輪儲量 | 8 工具 | |
| 最大砂輪(直徑X長度) | ?150X250 毫米（建議）/ ?180X250 毫米（最大） | |
| 最大砂輪重量 | 8公斤 | |
| 選刀方式 | 傘型 | |
| 電動機 | ||
| 砂輪軸馬達 | 11/15 kw (內置式) | |
| 主軸馬達 | 3.7/5千瓦（主軸電機） | 3.8 / 4.5kw (直驅水冷) 光學尺：±2秒 |
| 選項：CVG-4TD DD 電機 Aiczsensor 1024：±2 秒（3.8 / 4.5） | ||
| X軸伺服馬達 | 3 千瓦 | |
| Z軸伺服馬達 | 4 千瓦 | |
| 機器重量佈地及包裝 | ||
| 地面空間 (長X寬) | 3529X2230 毫米 | |
| 機器高度 | 3150 毫米 | |
| 變量器 | 33千伏安 | |
| 淨重 | 7000 公斤 | |
標準配備
油霧回收裝置

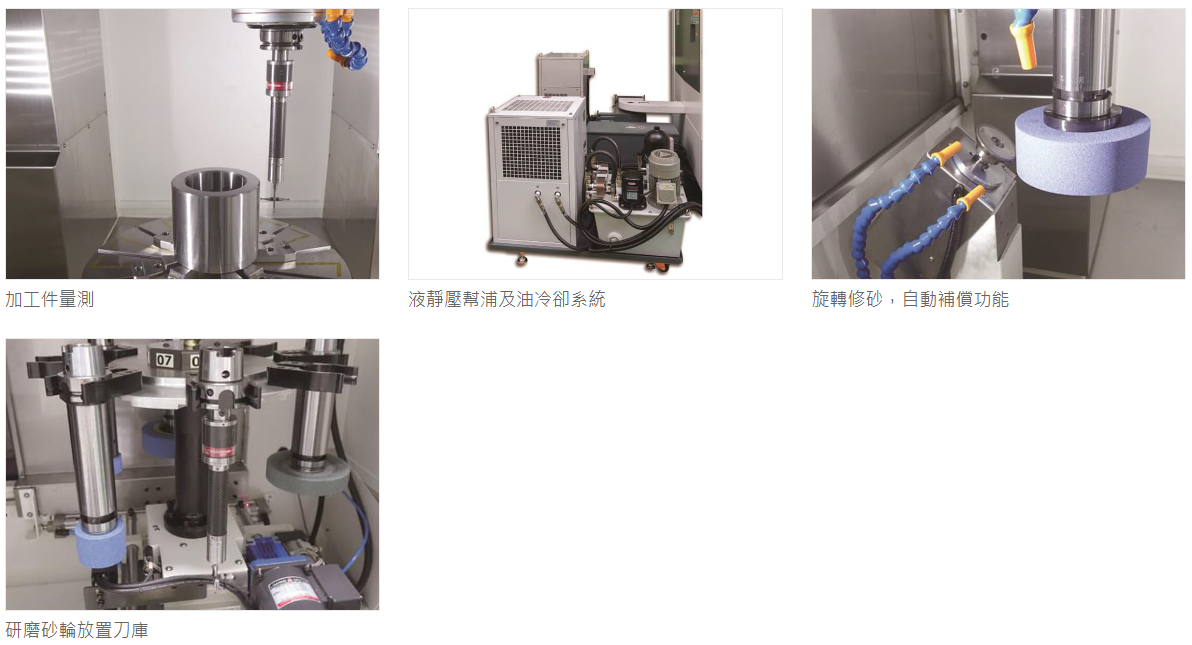

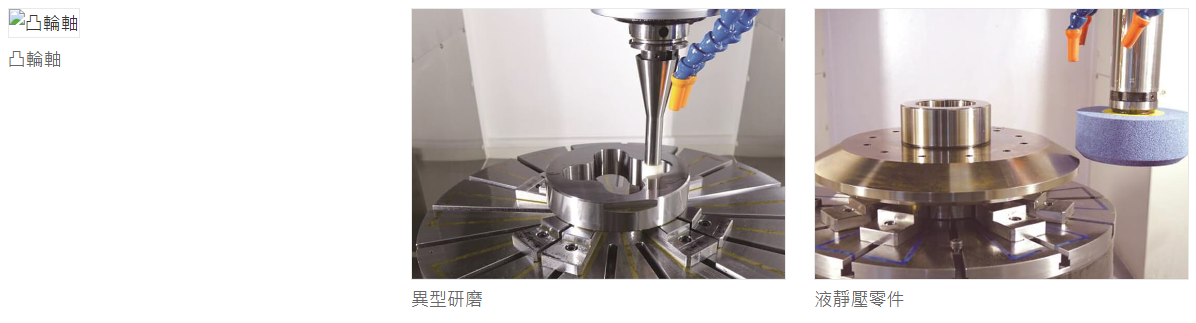

加工試樣與量測

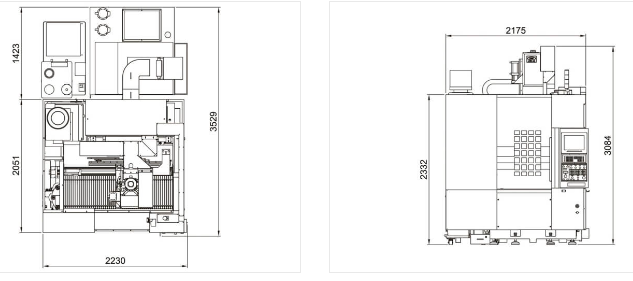

外觀尺寸

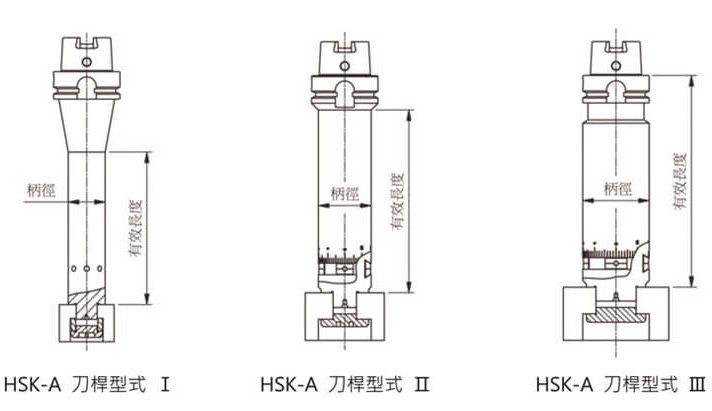

HSK-A 刀桿與砂輪
| HSK-A63 | ||||
| 刀桿型式 | 柄徑 | 有效長度 | 砂輪直徑厚度 | 可研磨最小孔徑與深度 |
| I | ? 35 | 144 | ? 52 X 35 X ? 20 | ? 62 X 164 |
| II | ? 50 | 172 | ? 75 X 45 X ? 22.23 | ? 85 X 202 |
| III | ? 63 | 138 | ? 150 X 60 X ? 50.8 | ? 160 X 183 |
| III | ? 63 | 190 | ? 150 X 60 X ? 50.8 | ? 160 X 235 |
| III | ? 63 | 200 | ? 150 X 50 X ? 38.1 | ? 110 X 235 |

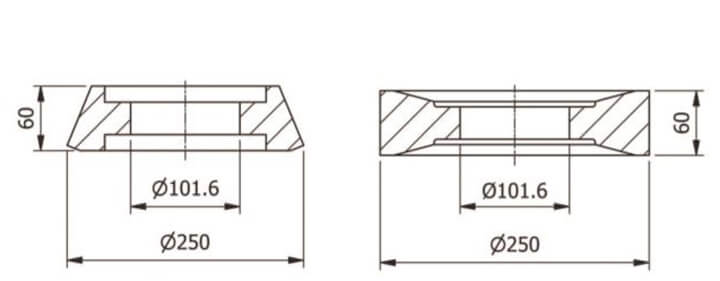

砂輪
| 工件材質 | 規格 |
| 淬火 | 5 KG |
| 鑄鐵 | GC80K |
