臺灣建暐磨床 JG-1012CM高精度坐標磨床機臺概要龍門型高精度治具研磨機，底座及衡梁采用花崗巖構件所組成的結構體。利用花崗石的特性，震動阻尼良好、動態特性佳
臺灣建暐磨床 JG-1012CM高精度坐標磨床
機臺概要
龍門型高精度治具研磨機，底座及衡梁采用花崗巖構件所組成的結構體。
利用花崗石的特性，震動阻尼良好、動態特性佳，大大改善加工件的表面光度。
花崗巖的熱傳導系數低，受熱源及大環境溫度變化影響小。
能維持機臺的穩定度，提升加工件精度穩定性。
花崗巖不生銹、耐酸堿，無須特別保養。
三軸馬達與精密高速滾珠螺桿采直結式傳動，增強剛性及提高精密度。
采用C1及精密滾珠螺桿，螺桿作3度C溫升伸長量預拉，有效提高
三軸采用重負荷NSK(P4超精密級)滾珠型線性滑軌，軌道面寬45mm，滑塊滾柱與軌道接觸面積大，軌道接觸面彈性變形量小、強度大、吸震系數高。
精準的定位能將工作效益提升到一個更高的境界，這些是精密加工時的關鍵要素。
Z軸進給采用線性馬達作為動力傳輸，主要是利用線性馬達的特性，高響應性、直驅傳動高剛性，且具有高速、高加速度性、無背隙誤差等，不但簡化Z軸結構，而且大幅提升工作效率，實現高速、超高精度的加工
結構體設計，增加兩層德制防震墊材質，隔絕內、外部的震源，確保加工件高精度的品質。搭配高頻研磨主軸，提升研磨加工效率。

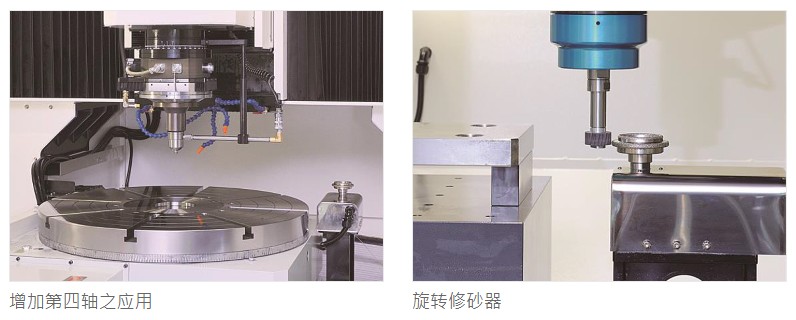

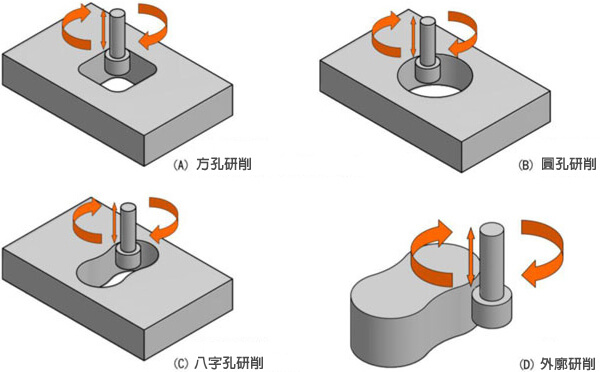

研磨加工示意圖
規格表
| 移動范圍 | |
| 工作臺移動量(左右) | 1200 毫米 (39"4) |
| 滑塊移動距離（前后） | 1000 毫米 (39.4") |
| 研磨頭移動量(上下) | 250 毫米 (9.8") |
| 主軸移動量(上下) | 400 毫米 (15.7") |
| 最大進給速度 | |
| X、Y 軸 | 24 米/分鐘 |
| Z 軸 | 24 米/分鐘 |
| 解析度 | |
| X、Y 軸 | 0.05微米 |
| Z 軸 | 0.05微米 |
| Cs 軸 | 0.001 度 |
| 定位精度 | |
| X、Y 軸 | ±0.0015 毫米 |
| 位置檢出器 | |
| X、Y 軸 | 線性編碼器 |
| Z 軸 | 線性編碼器 |
| Cs 軸 | 磁傳感器 |
| 工作臺 | |
| 作業面積(長x寬) | 1200x1200 毫米 (47.2 英寸x47.2 英寸) |
| 最大載重 | 1500 公斤 |
| T 溝數量 | 9 |
| T 溝形狀 | 18 毫米（寬度） |
| JG-1012CM | |
| 研磨頭主軸速度 | |
| 電動研磨頭轉速 | 12000 轉/分 |
| 研磨頭重量 | 17.2 公斤 |
| 砂輪最大直徑 | ?180毫米 |
| 氣動高速研磨頭 | 30000 轉/分 |
| 研磨頭重量 | 11.5 公斤 |
| 砂輪最大直徑 | ?80 毫米 |
| 行星回轉速度 | 5~150轉/分 |
| 研磨直徑 | 20~240 毫米 (0.8 英寸~9.5 英寸) |
| 套筒 | ?3、?6、?10、?12 毫米 |
| 進刀軸最小進給量(U軸) | 0.001 毫米 |
| 最大移動行程 | 30 毫米 (1.18") |
| 馬達 | |
| X軸(伺服馬達) | 4千瓦（22牛米） |
| Y軸(伺服馬達) | 4千瓦（22牛米） |
| W軸(伺服馬達) | 1.6 千瓦（8 牛米） |
| Z軸(線性馬達) | 6.8 千瓦 |
| Cs軸(主軸馬達) | 0.55KW主軸 |
| U軸(步進馬達) | 步進 |
| 外形尺寸及重量 | |
| 長 | 4600 毫米 |
| 寬 | 4000 毫米 |
| 高 (最大) | 3600 毫米 |
| 高（最低） | |
| 重量 | 12500公斤 |
| 動力需求 | |
| 電壓 | 220V±10% |
| 最大消耗電力 | 17.5 千瓦 |
| 氣壓 | 7公斤/平方厘米 |
| 最大消耗流量 | 420 nl/分鐘 |
| 數值控制器功能 | |
| 數值控制器 | 發那科 31i-B |
| 控制軸數 | 4軸 |
| 最大可擴充控制軸數 | 26軸 |
| Cs輪廓控制 | 1 軸 |
| 垂直研削功能 | 建造 |
| 最小設定單位 | 0.0001 毫米 / 0.0001 度 |
| 最大行程 | ± 9999.9999 毫米 / ± 9999.9999 度 |
| 快速位移 | 10米/分鐘 |
| 快速位移控制 | 速度0, 25, 50, 100% |
| 進給速率單位 | 毫米/分鐘 |
| 手輪進給 | 4軸 |
| 手輪進給速率 | x1、x10、x100、x1000 |
| 程式碼(自動識別) | 這/ISO |
| 程式儲存長度 | 640米 |
| 同位檢查 | 水平和垂直平價 |
| 樣式 | 數量 | 樣式 | 數量 |
| 1. 小型千斤頂S75 | 4 | 11. 單向壓板12x65L | 4 |
| 2. 小型千斤頂S95 | 4 | 12. 單向壓板12x80L | 4 |
| 3. 小型千斤頂S125 | 4 | 13. 單向壓板12x100L | 4 |
| 4. T 型螺絲M12x50L | 4 | 14. 量表支持架 | 1 |
| 5. T 型螺絲M12x75L | 4 | 15. 切削液過濾+ 油霧回收 | 1 套 |
| 6. T 型螺絲M12x100L | 4 | 16. 電動機油注油機 | 1 |
| 7. T 型螺絲M12x125L | 4 | 17. 循環式水冷卻機 | 1 套 |
| 8. T 型螺絲M12x150L | 4 | 18. CBN 鑄磨棒 | 1 套 |
| 9. 法蘭螺帽M12 | 4 | 19. 助聽器 | 1 |
| 10. 保養工具 | 1 | 20. 環規 | 1 |
