臺灣建暐坐標磨床 JG-1270CM 高精度坐標磨床機臺概要加工高精密平面異形與圓孔，是公司所生產的治具研磨機首選。功能類似磨床，但對床臺定位與回轉精度卻要求更
產品分類
臺灣建暐坐標磨床 JG-1270CM
高精度坐標磨床
機臺概要
加工高精密平面異形與圓孔，是公司所生產的治具研磨機首選。
功能類似磨床，但對床臺定位與回轉精度卻要求更高（精密度遠勝于手動銑床或車床），是模具行業制作治具或磨孔時的一個利器。
機臺運轉時，主軸高速旋轉，并按照不同的加工速度來更換主軸。
現有電動研磨頭及氣動研磨頭，可相互搭配，讓加工更加超越。
旋轉可調節合適的進給率來調整不同的速度。
標準X、Y工作平臺，完成可以手輪以0.0001的起始點來移動。
機臺頭部使用帶動馬達及花崗石結構，可提高機臺穩定度。
主軸以不同的速度旋轉。并以0.0001的精度來定孔位與研磨。
精準的定位能力將工作效率提升到更高的境界，這些是精密加工時的關鍵要素。
| 移動圍剿 | |
| 工作臺移動量（左右） | 1200 毫米 (47.2 英寸) |
| 滑塊移動距離（前后） | 700 毫米 (27.6 英寸) |
| 研磨頭移動量 (上下) | 100 毫米 (3.9 英寸) |
| 主軸移動量 (上下) | 360 毫米 (15.7 英寸) |
| 最大進給速度 | |
| X、Y 軸 | 10米/分鐘 |
| Z軸 | 24 米/分鐘 |
| 解析度 | |
| X、Y 軸 | 0.05微米 |
| Z軸 | 0.05微米 |
| Cs軸 | 0.001 度 |
| 定位精度 | |
| X、Y 軸 | ±0.0025 毫米 |
| 位置檢測器 | |
| X、Y 軸 | 線性編碼器 |
| Z軸 | 線性編碼器 |
| Cs軸 | 磁傳感器 |
| 工作臺 | |
| 作業面積 (長x寬) | 1280 x 860 毫米 (50.4 英寸 x 33.9 英寸) |
| 最大載重 | 1000 公斤 |
| T 溝量 | 8 |
| T 狀狀 | 18.0 毫米（寬度） |
| 研磨頭主軸速度 | |
| 電動研磨頭轉速 | 40000 轉/分 |
| 研磨頭重量 | 11.5 公斤 |
| 砂輪最大直徑 | ?3~?55毫米 |
| 動態高速研磨頭 | 60000 轉/分 |
| 研磨頭重量 | 11.5 公斤 |
| 砂輪最大直徑 | ?1~?10毫米 |
| 行星回轉速度 | 5~200轉/分 |
| 研磨直徑 | 1~100 毫米 (0.04 英寸~3.9 英寸) |
| 套筒 | ?3、?6、?10、?12 毫米 |
| 進刀軸最小進給量 (U軸) | 0.001 毫米 |
| 最大移動行程 | 30 毫米 (1.18") |
| 馬達 | |
| X軸 | 3千瓦（12牛米） |
| Y 軸 | 3千瓦（12牛米） |
| W 軸 | 1.6 千瓦（8 牛米） |
| 軸 | 2 x 2.1 千瓦 |
| Cs軸 | 0.55千瓦主軸 |
| U 軸 | 步進 |
| 外形尺寸及重量 | |
| 長 | 3392 毫米 |
| 寬 | 2609 毫米 |
| 高 (最大) | 3000 毫米 |
| 高（最低） | 2750 毫米 |
| 重量 | 7200 毫米 |
| 動力需求 | |
| 電壓 | 220V±10% |
| 最大耗電量 | 15千瓦 |
| 壓 | 7公斤/平方厘米 |
| 最大消耗流量 | 420 nl/分鐘 |
| 數值控制器功能 | |
| 數值控制器 | 發那科 31i-B |
| 控制軸數 | 4軸 |
| 最大可充控制軸數 | 26軸 |
| Cs輪廓控制 | 1 軸 |
| 垂直研削功能 | 建造 |
| 最小設定單位 | 0.0001 毫米 / 0.0001 度 |
| 最大行程 | ± 9999.9999 毫米 / ± 9999.9999 度 |
| 快速位移 | 10米/分鐘 |
| 快速位移控制 | 速度0, 25, 50, 100% |
| 給予速率單位 | 毫米/分鐘 |
| 手輪進給 | 4軸 |
| 手提進給速率 | x1、x10、x100、x1000 |
| 程式碼（自動識別） | 這/ISO |
| 程式存儲長度 | 640米 |
| 同一地點檢查 | 水平和垂直平價 |

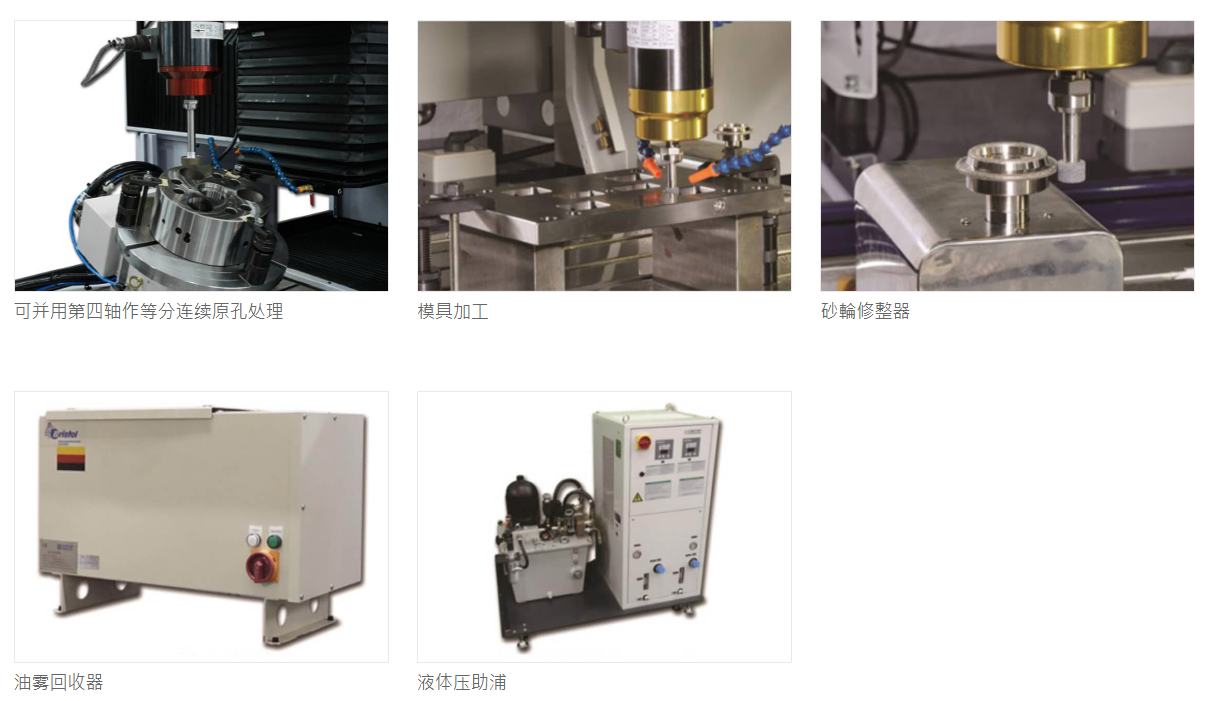

機臺特色
加工園
| =SKD11 HRC 62° 材質 | 粗加工 | 精加工 |
| 磨石 | （ CBN#150 ） | （ CBN#150 ） |
| 砂輪轉速 | 40,000 轉/分 | 40,000 轉/分 |
| 預留量 | 0.2 毫米 | 0.015 毫米 |
| 進給率 | 40 毫米/分鐘 | 20 毫米/分鐘 |
| 進刀量 | 0.1 毫米 | 0.005 毫米 |
| 加工時間 | 約12分鐘 | 約20分鐘 |

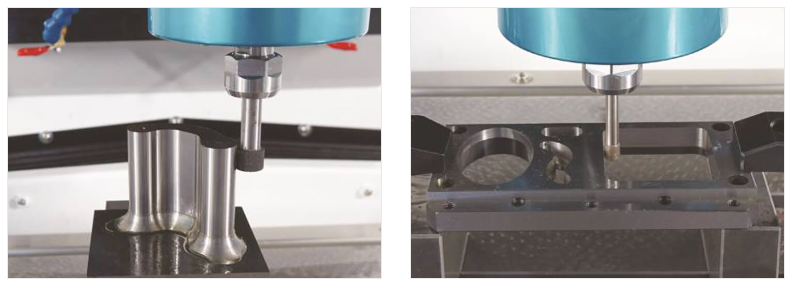

研磨加工圖示圖
