產品簡介
臺灣建暐坐標磨床 JG-510CM 高精度治具研磨機機臺概要加工高精密平面異形與圓孔，為本公司所生產的治具研磨機首選。功能類似磨床，但對床臺定位與主軸精度卻更加
產品分類
臺灣建暐坐標磨床 JG-510CM 高精度治具研磨機
機臺概要
加工高精密平面異形與圓孔，為本公司所生產的治具研磨機首選。
功能類似磨床，但對床臺定位與主軸精度卻更加要求( 精密度遠勝于手動銑床或車床)，是模具業制作治具或磨孔時的一項利器。
機臺運作時，主軸高速旋轉，并且依照不同的加工速度來更換主軸。
現有電動研磨頭及氣動研磨頭，可做互相搭配，讓加工更順暢。
主軸可依照合適的進給率來調整不同的速度。
標準X、Y工作平臺，軸向可用手輪以0.0001的刻度來移動。
機臺頭部使用線性馬達帶動及花崗石結構，可提高機臺穩定度。
主軸以不同的速度旋轉。并以0.0001的精確度來定孔位與研磨。
精準的定位能將工作效益提升到一個更高的境界，這些是精密加工時的關鍵要素。
規格表
| 移動范圍 | |
| 工作臺移動量(左右) | 500 mm (19.7" ) |
| 滑臺移動量(前后) | 300 mm (11.8" ) |
| 研磨頭移動量(上下) | 100 mm (3.9" ) |
| 主軸移動量(上下) | 340 mm (13.4" ) |
| 最大進給速度 | |
| X, Y 軸 | 10 m/min |
| Z 軸 | 24 m/min |
| 解析度 | |
| X, Y 軸 | 0.05 um |
| Z 軸 | 0.05 um |
| Cs 軸 | 0.001 deg |
| 定位精度 | |
| X, Y 軸 | ±0.0015 mm |
| 位置檢出器 | |
| X, Y 軸 | Linear encoder |
| Z 軸 | Linear encoder |
| Cs 軸 | Magnetic sensor |
| 工作臺 | |
| 作業面積(長x寬) | 700x340 mm (27.6"x13.4") |
| 最大載重 | 300 kg |
| T 溝數量 | 4 |
| T 溝形狀 | 14 mm (Width) |
| 研磨頭主軸速度 | |
| 電動研磨頭轉速 | 40000 rpm |
| 研磨頭重量 | 11.5 kg |
| 砂輪最大直徑 | ?3~?55 mm |
| 氣動高速研磨頭 | 60000 rpm |
| 研磨頭重量 | 11.5 kg |
| 砂輪最大直徑 | ?1~?10 mm |
| 行星回轉速度 | 5~200 rpm |
| 研磨直徑 | 1~100 mm (0.04"~3.9") |
| 套筒 | ?3, ?6, ?10, ?12 mm |
| 進刀軸最小進給量(U軸) | 0.001 mm |
| 最大移動行程 | 30 mm (1.18") |
| 馬達 | |
| X軸 | 3.2 KW |
| Y軸 | 2 x 3.2 KW |
| W軸 | 1.6 KW (8 Nm) |
| Z軸 | 2 x 2.4 KW |
| Cs軸 | 2.2 KW (4.77 Nm) |
| U軸 | 1.2 Nm |
| 外形尺寸及重量 | |
| 長 | 3400 mm |
| 寬 | 3150 mm |
| 高(最大) | 2900 mm |
| 高(最小) | 2700 mm |
| 重量 | 5500 kg |
| 動力需求 | |
| 電壓 | 220v ± 10% |
| 最大消耗電力 | 20 KW |
| 氣壓 | 7 kg / cm 2 |
| 最大消耗流量 | 420 nl / min |
| 數值控制器功能 | |
| 數值控制器 | Fanuc 31i-B |
| 控制軸數 | 4 axes |
| 最大可擴充控制軸數 | 26 axes |
| Cs輪廓控制 | 1 axes |
| 垂直研削功能 | Building in |
| 最小設定單位 | 0.0001 mm / 0.0001 deg |
| 最大行程 | ± 9999.9999 mm / ± 9999.9999 deg |
| 快速位移 | 20 m / min |
| 快速位移控制 | F0, 25, 50, 100% |
| 進給速率單位 | mm / min |
| 手輪進給 | 4 axes |
| 手輪進給速率 | x1, x10, x100, x1000 |
| 程式碼(自動識別) | EIA / ISO |
| 程式儲存長度 | 640 m |
| 同位檢查 | Horizontal and vertical parity |
| 樣式 | 數量 | 樣式 | 數量 |
| 1. 小型千斤頂S75 | 4 | 11. 單向壓板12x65L | 4 |
| 2. 小型千斤頂S95 | 4 | 12. 單向壓板12x80L | 4 |
| 3. 小型千斤頂S125 | 4 | 13. 單向壓板12x100L | 4 |
| 4. T 型螺絲M12x50L | 4 | 14. 量表支持架 | 1 |
| 5. T 型螺絲M12x75L | 4 | 15. 切削液過濾+ 油霧回收 | 1 set |
| 6. T 型螺絲M12x100L | 4 | 16. 電動機油注油機 | 1 |
| 7. T 型螺絲M12x125L | 4 | 17. 循環式水冷卻機 | 1 set |
| 8. T 型螺絲M12x150L | 4 | 18. CBN 鑄磨棒 | 1 set |
| 9. 法蘭螺帽M12 | 4 | 19. 助聽器 | 1 |
| 10. 保養工具 | 1 | 20. 環規 | 1 |

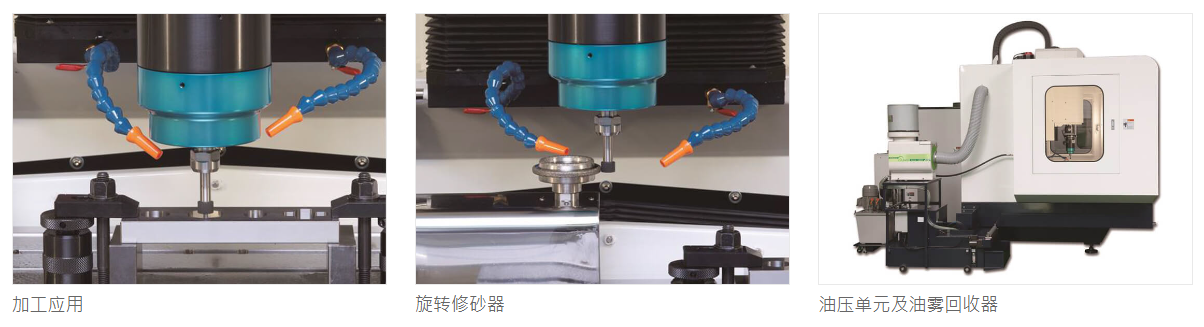

機床特色
控制器：FANUC 31i-B Controller。
同機實現精密異形輪廓研削。
X . Y . Z . CS 四軸同時控制。
垂直研削機能直覺式操控。
開機診斷全自動異常檢出。
面板調控研磨頭動力輸出。
加工行程：500 x 300 x 100 mm ( X, Y, Z )。
最大載重：300 kg。
最大進給速率：10000 mm/min ( X & Y & Z )。
解析度：XYZ軸：0.01um。
位置取決精度X，Y軸：JG-510CM：+ / - 0.0015 mm。
游星研磨真圓度≦ 0.0025 mm。
Z軸由線性馬達作高速、高精度動力傳輸。
12組進刀軸設定。
研磨加工范例圖
| =SKD11 HRC 62° 材質 | 粗加工 | 精加工 |
| 砥石 | ( CBN#150 ) | ( CBN#150 ) |
| 砥石回轉速 | 40.000 rpm | 40.000 rpm |
| 預留量 | 0.2 mm | 0.015 mm |
| 進給率 | 40 mm/min | 20 mm/min |
| 進刀量 | 0.1 mm | 0.005 mm |
| 加工時間 | 約12分鐘 | 約20分鐘 |

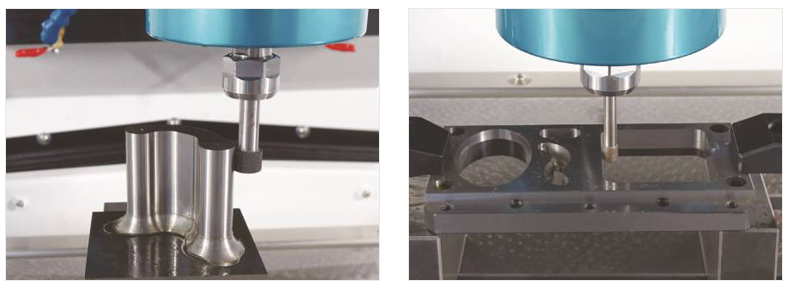

研磨加工示意圖

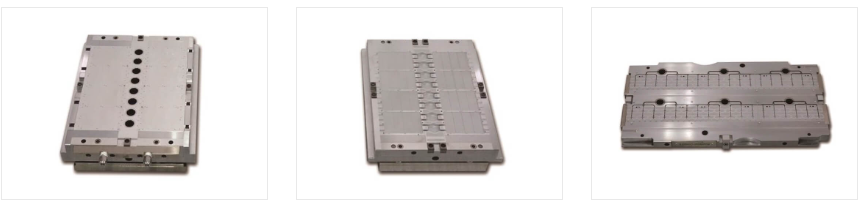

研削研磨樣品參考
